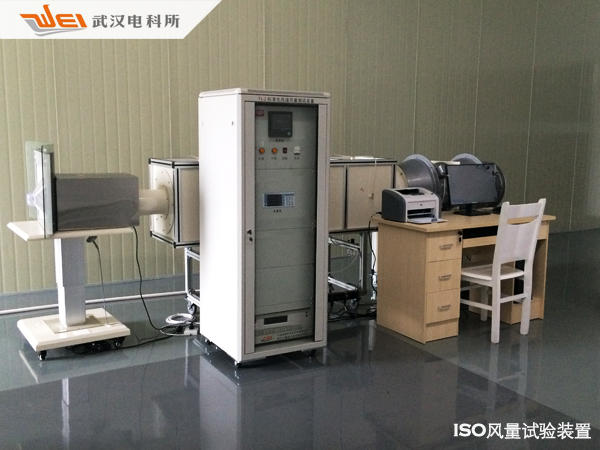

ISO风量试验装置

业务领域

FL-2型风机等性能测试装置符合IEC 61591、GB/T 1236、ISO 5801、JIS B8330、JIS C9603标准，具有下列性能及特点。

1．装置采用多喷嘴式风室型结构。可根据所测流量来选择相应的喷嘴，故一台装置可以测量的流量范围广。

2．出气和吸气测试两用。

3．配置了辅助风机，故可以测得流量为零及静压为零的全范围性能曲线。

4．由电脑及其周边设备实现自动测试、演算及数据输出，图形显示打印测试结果。人机对话操作简单，精度高，省时省力。

5．测试项目：风量与静压、效率、电流、功率及对应曲线。

6．本装置适用于吸油烟机、换气扇、空调风扇等的性能测试。

1．用途：适用于吸油烟机、换气扇、空调、散热风扇等的性能测试。

2．设计依据：IEC 61591、GB/T 1236、ISO 5801等；

3．测试原理：GB/T 1236；

4. 测试机型和规格：

机型：顶出风吸油烟机、集成灶、换气扇、空调;

6．样机电源：单相 AC 100～300V，50Hz，容量 1kW。

7．测试工位：单工位。

8．风量测量范围：5-25m³/min;

9．静压测量范围：0-1500Pa; 差压测量范围：0-1500Pa;

10．风量测量误差：≤3%;

11．电源容量：AC 220V,5kVA；

12. 气源：压缩空气0.6～0.8MPa。

13．外形尺寸（长×宽×高）：3500×600×1100。(具体尺寸以实物为准)。
